Ficha Técnica y Especificaciones Principales
A continuación, se resumen las características técnicas oficiales del modelo QO120 para verificar la compatibilidad con tu tablero eléctrico:
| Característica | Especificación Técnica
|
|---|---|
| Marca / Fabricante | Square D / Schneider Electric (Tienda Oficial) |
| Modelo / Catálogo | QO120 |
| Número de Polos | 1 Polo (1P / Monofásico) |
| Corriente Nominal (Amperaje) | 20 Amperios (20 A) |
| Tipo de Montaje | Enchufable (Plug-in) |
| Capacidad de Interrupción (kAIR) | 10 kA a 120/240V CA |
| Tensión Nominal de Operación | 120/240 Vca |
| Curva de Disparo | Curva D / Térmico-Magnético de disparo rápido |

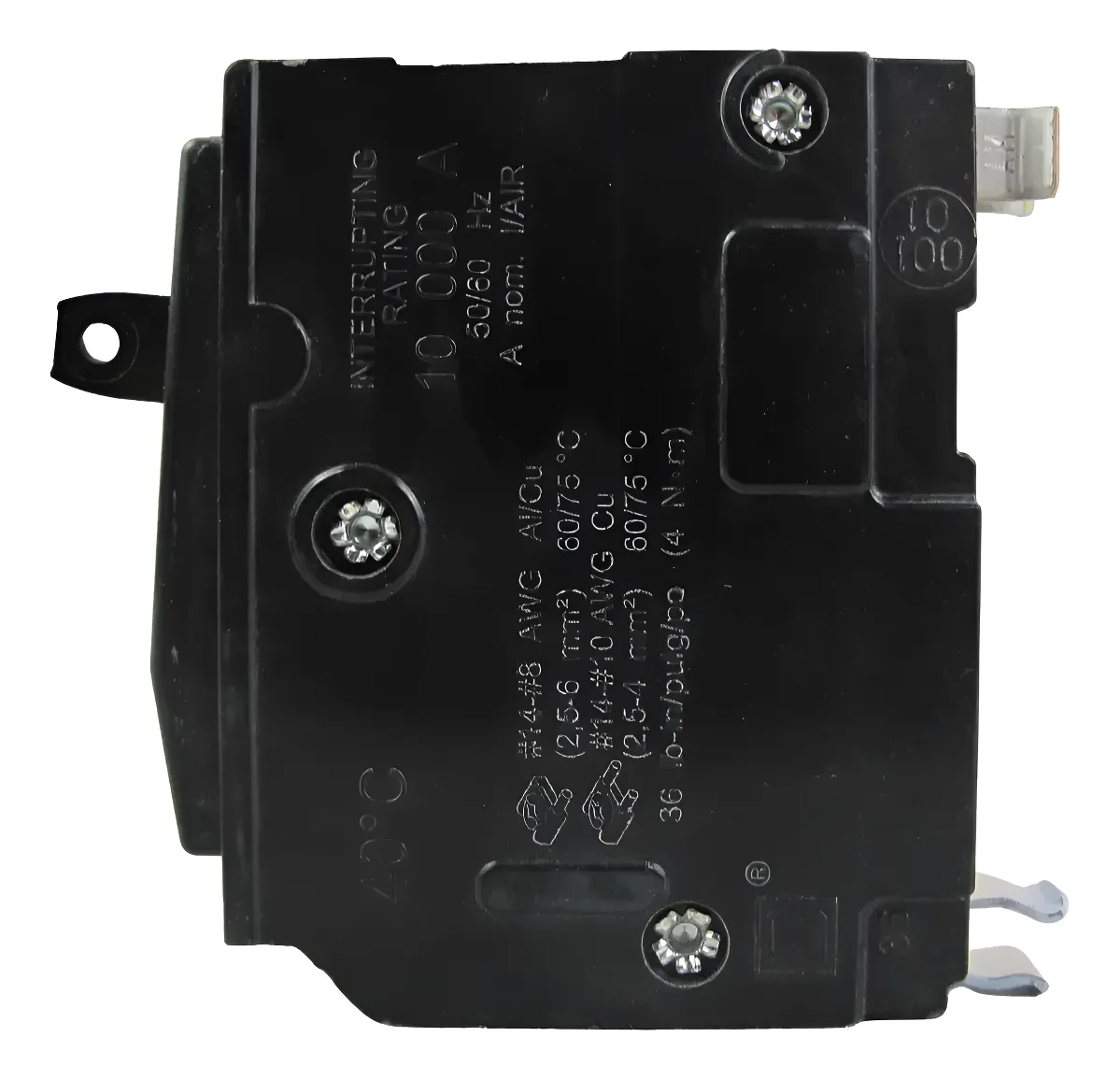

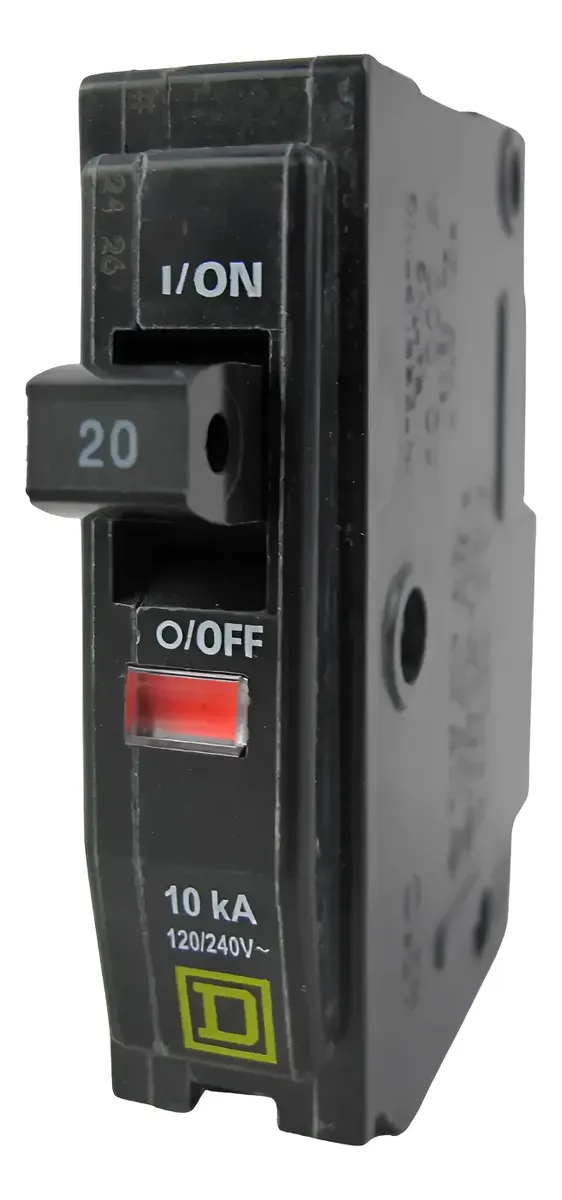

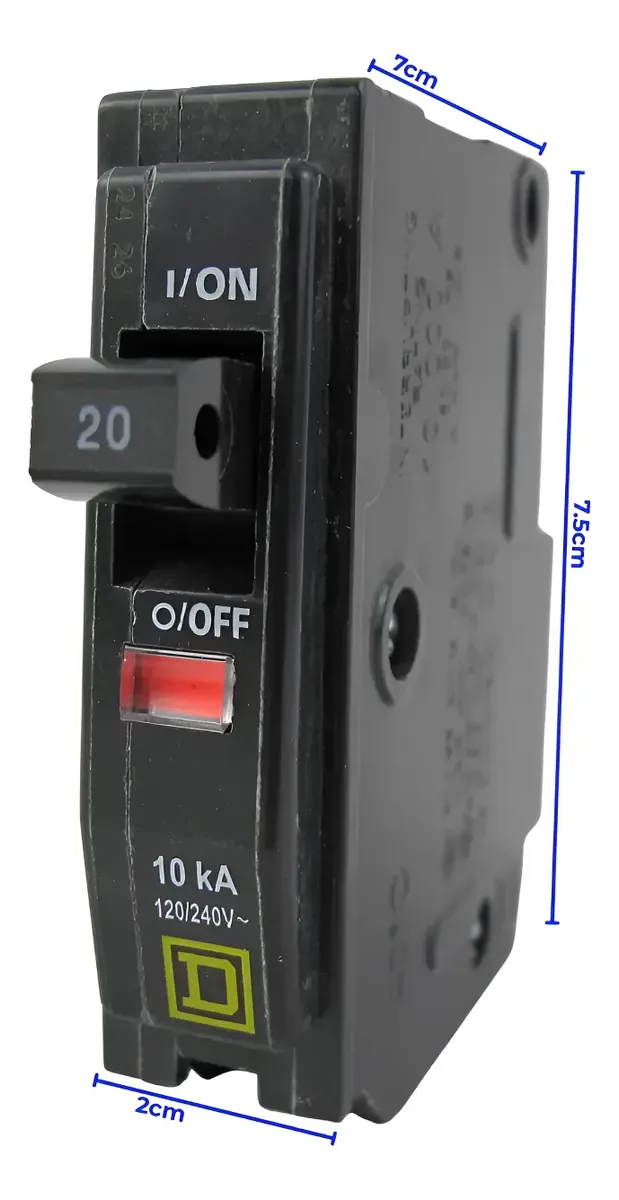

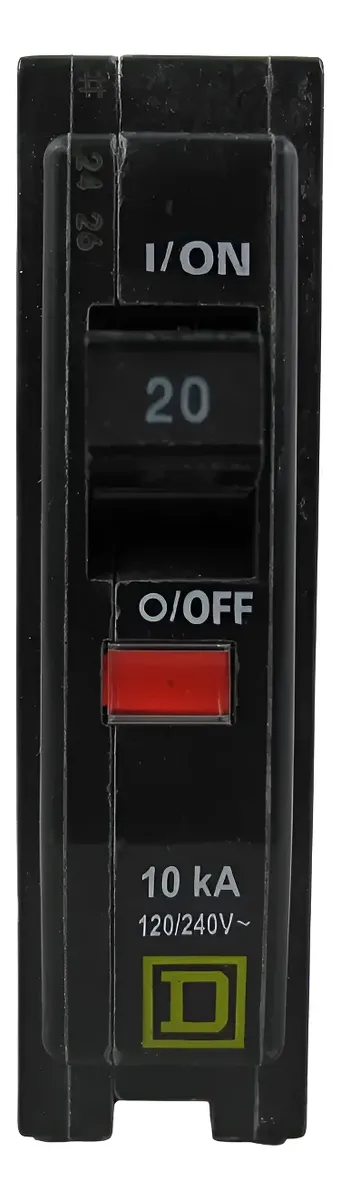

| Indicador Visual de Disparo | Sistema de ventana Visi-Trip® (Indicador Rojo) |
Ventajas Clave de la Pastilla Termomagnética Square D 20A
- Indicador Visi-Trip® de Alta Visibilidad: Cuenta con una ventana que muestra una bandera roja brillante en el instante en que la pastilla se dispara por una falla, permitiendo identificar rápidamente el circuito con problemas sin necesidad de revisar uno por uno.
- Mecanismo de Acción Rápida: Su curva de disparo asegura una desconexión eficaz ante picos de corriente peligrosa, protegiendo tanto los conductores eléctricos como los electrodomésticos conectados.
- Montaje Enchufable Estándar: Facilita una instalación limpia, rápida y segura en centros de carga y tableros de distribución de la serie QO de Square D.
Aplicaciones Recomendadas: ¿Para qué sirve un breaker de 1P 20A?
La pastilla de 20A de 1 polo es el estándar más común en la instalación eléctrica de viviendas y oficinas. Sus aplicaciones más frecuentes incluyen:
- Circuitos de Contactos y Tomacorrientes: Protección para contactos generales en recámaras, salas, comedores y áreas administrativas donde se conectan electrodomésticos convencionales y equipos de cómputo.
- Sistemas de Iluminación de Alta Carga: Circuitos de alumbrado que superen la capacidad de una pastilla de 15A (siempre que el cableado cumpla con el calibre reglamentario).
- Equipos Específicos de Bajo Consumo: Alimentación de microondas, refrigeradores pequeños u herramientas eléctricas de mano.
Nota de seguridad eléctrica: Para operar de forma segura un interruptor de 20 Amperios, la normativa eléctrica exige utilizar como mínimo un conductor de cobre de calibre 12 AWG en toda la línea del circuito.
Preguntas Frecuentes (FAQ)
¿Es compatible este interruptor con cualquier centro de carga?
No. Este modelo utiliza el sistema de tipo enchufable (Plug-in) compatible con centros de carga y tableros de las líneas Square D QO, QOD o NQ. Si tu tablero utiliza interruptores atornillables (línea QOB) o riel DIN, requerirás un modelo diferente.
¿Cuál es la diferencia entre un breaker de 15A y uno de 20A?
La diferencia radica en la cantidad de corriente continua que permiten pasar antes de dispararse. El breaker de 20A tolera mayor carga de consumo eléctrico que el de 15A, pero exige obligatoriamente un cable más grueso (calibre 12 AWG) para evitar que el conductor se sobrecaliente.
¿Qué debo hacer si el breaker Square D se dispara constantemente?
Si la bandera roja del indicador Visi-Trip se activa de manera recurrente, existen dos causas principales: o tienes demasiados aparatos conectados al mismo tiempo superando los 20 Amperios (sobrecarga), o existe un cable dañado/húmedo provocando un cortocircuito. Desconecta los aparatos de la línea antes de intentar rearmar la palanca a la posición ON.
